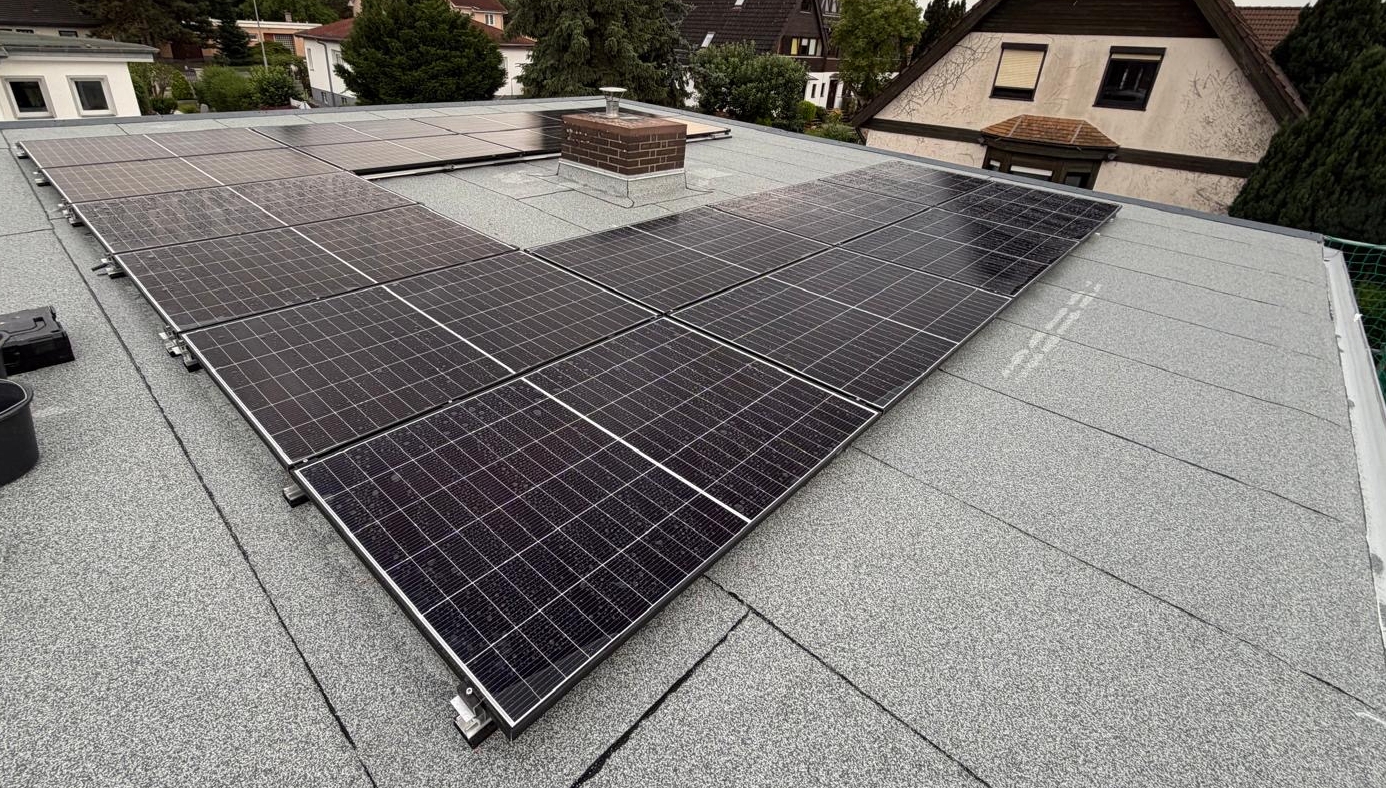

Photovoltaik-Flachdach ohne Ballastierung bei geringer Dachlast
Wenn die PV-Anlage mit Ballastierung zu schwer für die Dachkonstruktion ist.
Der Bauherr sucht eine Lösung im Sinne der Energiewende, jedoch meldet der Tragwerksplaner Bedenken an. Das ist kein Einzelfall, sondern unser tägliches Geschäft.
Mit AMPIX® haben wir einen PV-Halter für das Flachdach entwickelt, der dieses Problem löst. Photovoltaik auf dem Flachdach kann damit ohne Ballastierung und bei geringer Dachlast realisiert werden. Als Auflastplanung ist dadurch lediglich die Modultechnik und Unterkonstruktion mit dem deutlich geringeren Eigengewicht zu prüfen.
Schnelle und leichte Montage durchführen
Anlieferung im Paket und schnelles Anschweißen der Halter ohne Zusatzgewichte.
Schleppen von Ballast vermeiden
Wer liefert Ballast an? Wer trägt den Ballast an Ort und Stelle?
Einsinken der Ballastierung vermeiden
Dachabdichtungen sind empfindliches Material. Wir vermeiden gefährliche Absenkungen von Ballast.
Ihr AMPIX®-Projekt telefonisch besprechen
Jetzt anrufenPersönliche Beratung zu Dachlast, Statik und ballastfreier PV-Montage.
Warum zusätzliche Dachlast bei Photovoltaik auf dem Flachdach problematisch sein kann
Die Windsogsicherung von PV-Anlagen auf Flachdächern erfolgt häufig über Ballastierung. Das zusätzliche Gewicht aus Unterkonstruktion, Modulen und Ballast kann die vorhandenen Tragreserven des Daches jedoch deutlich reduzieren oder überschreiten.
Deshalb sollten Fachverarbeiter die zulässige Dachlast und die erforderliche Ballastierung der PV-Anlage bereits in der Planungsphase prüfen lassen. Ballastarme oder ballastfreie Montagesysteme können die Statik bei Photovoltaik auf dem Flachdach entlasten und zusätzliche Einsatzmöglichkeiten schaffen.
Darauf kommt es an:
- Reduzierung zusätzlicher Dachlasten durch ballastarme oder ballastfreie PV-Montagesysteme.
- Schonung vorhandener Lastreserven bei statisch sensiblen Bestands- und Sanierungsdächern.
- Berücksichtigung von Statik und Windsoglasten bereits in der Planungsphase.
- Erweiterung der Einsatzmöglichkeiten von PV-Anlagen auf Dächern mit begrenzter Tragfähigkeit.
- Schutz der Dachkonstruktion und Dachabdichtung durch geringere Belastungen und optimierte Lastverteilung.
Ballastierte vs. ballastfreie PV-Montagesysteme auf Flachdächern
| Kriterium | Ballastierte PV-Systeme | Ballastfreie PV-Systeme |
|---|---|---|
| Dachlast | Zusätzliche Last durch Ballaststeine und Unterkonstruktion | Deutlich geringere zusätzliche Dachlast |
| Statische Anforderungen | Häufig statische Prüfung der Lastreserven erforderlich | Besonders geeignet für Dächer mit begrenzter Tragfähigkeit |
| Bestands- und Sanierungsdächer | Einsatz kann durch geringe Lastreserven eingeschränkt sein | Oft bessere Lösung für Bestands- und Sanierungsobjekte |
| Windsogsicherung | Erfolgt überwiegend über Ballastierung, oft ergänzt durch mechanische Montagemittel | Erfolgt über AMPIX®-Montagehalter |
| Dachschutz | Höhere Flächenlasten können Dachaufbau stärker beanspruchen | Geringere Belastung von Dachkonstruktion und Dachabdichtung |
Technische Daten des AMPIX® Flachdach-Montagesystems
Die wichtigsten technischen Produktmerkmale im Überblick.
| Dachneigung zulässig | max. 10°ohne mech. Schubsicherung |

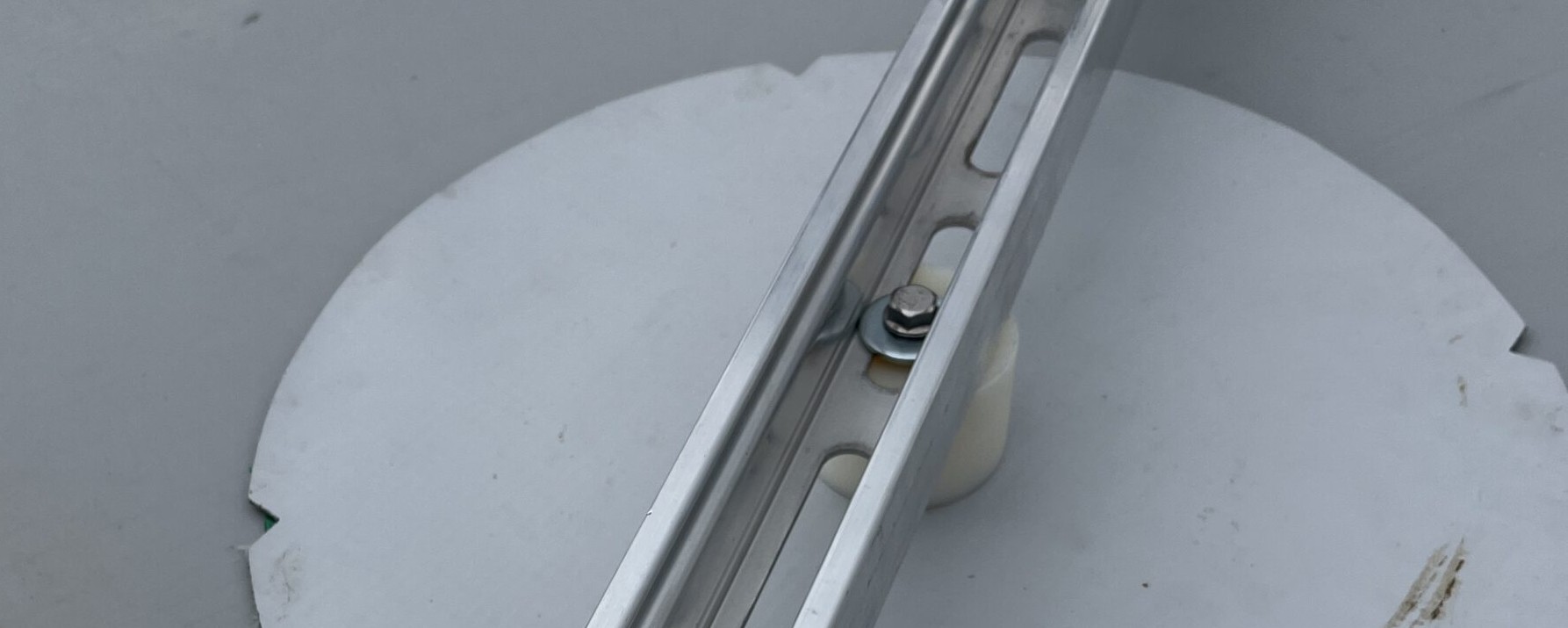

| Druckteller | Durchm. 20cm, Dicke 1,5mm, Edelstahl |
| Anschlussgewinde | M8, max. Klemmstärke 10mm |
| Aufbauhöhe | BIT 47,5 mm / PVC 43,3 mm |
| Material Manschette | BIT wurzelfest / PVC 1,8mm |
Technische Unterlagen
Alle Details und Nachweise für Ihre Planung.
Wann ein ballastfreies PV-Montagesystem auf dem Flachdach sinnvoll sein kann
Ein ballastfreies PV-Flachdach-Montagesystem kann montiert werden, ohne die bestehende Tragwerkskonstruktion zu überlasten.
Speziell im Bestand ist das eine gute Nachricht für jeden Eigentümer einer Immobilie mit Flachdach. Das PV-Montagesystem ohne Betongewichte kann vom Statiker bemessen und freigegeben werden, für energetische Nutzung. Bei einem Flachdach mit PV ohne Ballast können sich keine schweren Ballaststeine in die Dachhaut absenken. Solche Einsenkungen sind eine erhebliche Gefahr für Undichtigkeiten als Folgeschäden.
Ballastierte vs. befestigte Systeme im Vergleich
Vor allem mechanisch befestigte Systeme werden gerne als „problemlose Montage“ angepriesen. Dabei muss man einfach wissen: Eine Öffnung der Dachhaut bleibt bestehen, auch wenn sie nachträglich abgedichtet wird. Die Witterung und Temperaturunterschiede am Flachdach tun ihr Übriges dazu, über viele Jahr Nutzung – Tag für Tag. Eine Solarmodul-Halterung für Flachdächer ohne Bohren vermeidet eine mechanische Durchdringung der Dachhaut und reduziert damit das Risiko daraus entstehender Undichtigkeiten.
Warum die Statik bei PV auf dem Flachdach individuell bewertet werden muss
Jedes Dach hat seine Anforderungen an Schneelast, Wind und Umgebungseinflüsse. Deshalb muss die Statik eines PV-Flachdachs ohne Ballast individuell bewertet werden. Wir berechnen die Einwirkungen unter Berücksichtigung von Adresse, Höhe über dem Meeresspiegel und exponiertem Standort in der Umgebung. Auch die Druckspannung des Unterbaus wird berücksichtigt.
Welche Faktoren beeinflussen die Dachlast bei PV-Flachdächern?
Die Dachlast einer PV-Anlage auf dem Flachdach hängt von mehreren Faktoren ab. Dazu zählen insbesondere Windzone, Windsog, Aufständerung sowie die Anzahl und Anordnung der Module. Höhere Windlasten führen häufig zu einem größeren Ballastbedarf.
Zusätzlich beeinflussen Dachaufbau, Lastreserven und die gewählte Befestigungsart die statische Belastung. Während ballastierte Systeme zusätzliche Dachlast erzeugen, kann eine Photovoltaik-Flachdach-Lösung ohne Ballast die Dachkonstruktion entlasten. Eine individuelle statische Prüfung ist daher insbesondere bei Bestands- und Sanierungsdächern empfehlenswert.
Weitere Informationen zur Funktionsweise und Auswahl der passenden PV-Halterung auf Flachdächern finden Sie auf der zugehörigen Themenseite.
Ist AMPIX® für Ihr Projekt geeignet?
Befestigungslösung telefonisch abstimmen: Wir klären die Anforderungen gemeinsam mit Ihnen.
Aufständerung und Ballastierung der PV-Anlage beeinflussen die Lastverteilung
Art und Höhe der PV-Flachdach-Aufständerung beeinflussen, wie Lasten auf die Dachfläche übertragen werden. Gleichzeitig verändern sie die Windangriffsfläche der Anlage und damit die Anforderungen an die Windsogsicherung. Bei ballastierten Systemen muss deshalb die erforderliche Ballastierung der PV-Anlage auf dem Flachdach berechnet werden.
Welche Faktoren die Anzahl von AMPIX®-Montagehaltern beeinflussen
Die erforderliche Stückzahl von Montagepunkten hängt von verschiedenen Faktoren ab, darunter Windzone, Gebäudehöhe, Dachrandbereiche, Aufständerung, Modulabstände und die Ausrichtung der Anlage. Je nach Projekt können die Anforderungen daher erheblich variieren.
Welche Dächer eignen sich für ballastfreie PV-Systeme?
Vor allem im Bestand ist AMPIX® eine wirkliche Lösung, um die Dachkonstruktion vor zusätzlicher Belastung zu schützen. Das ballastfreie PV-Montagesystem für das Flachdach kommt ohne Betongewichte und ohne Durchdringung der Dachhaut aus.
Damit eignet sich das System insbesondere für folgende Flachdächer und Anwendungsbereiche:
- Industriehallen
- ältere Flachdächer
- Sanierungsdächer
- Dächer mit geringer Lastreserve
- Bitumen- und Foliendächer
Welche Anforderungen speziell bei einer Photovoltaik-Befestigung auf einem Bitumen-Flachdach zu berücksichtigen sind, erfahren Sie auf unserer weiterführenden Landingpage.
Für Industriehallen und größere gewerbliche Gebäude gelten zusätzliche Anforderungen an Planung und Umsetzung. Erfahren Sie mehr über das Flachdach-Montagesystem für Gewerbedächer und die projektbezogene Auslegung.
AMPIX® PV-Flachdachprojekt telefonisch mit uns besprechen
Technische Ersteinschätzung für Ihr Flachdachprojekt
Besprechen Sie Dachaufbau, Montagesystem und Projektstand direkt mit einem technischen Ansprechpartner.
Dachaufbau telefonisch besprechen: +491605833336
Für eine schnelle telefonische Ersteinschätzung helfen uns:
- Adresse des Bauvorhabens
- Info: Material der Abdichtung (Bitumen, PVC, TPO…)
- Hersteller und Typ der gewünschten Module
- Dachneigung
- Verlegeplanung der geplanten Anlage (wenn schon vorhanden)
- Ballastierungsplan der geplanten Anlage (wenn schon vorhanden)
Noch nicht alle Angaben vorhanden? Rufen Sie uns trotzdem an. Wir sagen Ihnen, welche Informationen für den nächsten Planungsschritt benötigt werden.
Häufig gestellte Fragen (FAQ) zu Photovoltaik-Flachdach ohne Ballastierung
Flachdächer mit Bitumen und Folienbedachungen.
Diese Werte ermitteln wir als Service für Sie und Ihr Projekt individuell.
Wir schweißen auf der Dachfläche auf. Dadurch sind wir gegen Abheben und Verschieben abgesichert.
Für uns gibt es nur die Variante der ballastfreien Montage – wir sind davon überzeugt und wissen, dass es die langlebigste und schonendste Variante der PV-Montage ist.
Das sollte immer gemacht werden.
